Pöörlev reduktor on täielikult pöörlev reduktormehhanism, mis ühendab ajami jõuallika. See kasutab pöörlevat laagrit ajami järgija ja mehhanismi kinnitusena. Kinnitades veokomponendi, ajamiallika ja katte pöördlaagri ühe sisemise ja välimise rõnga külge, kasutatakse teist rõngast nii käitava töökomponendi tõukuri kui ka ühendusalusena. See kasutab ära omadust, et pöördlaager ise on täielikult pöörlev ühendus. Veojõuallika ja peamiste ülekandekomponentide tõhus konfiguratsioon muudab selle universaalseks reduktorülekande mehhanismiks, mis ühendab endas pöörlemise, aeglustuse ja sõidufunktsioonid, kuid millel on ka lihtne struktuur ning mugav tootmine ja hooldus.
SC9 tootmiskirjeldus:
|
Mudel |
SC9 |
Bränd |
Coresuni draiv |
|
Käiguarv |
61:1 |
Väljundpöördemoment (maks.) |
12,2 kN.m |
|
Kallutamise hetk (max.) |
33,9 kN.m |
Hoides pöördemoment |
38,7 kN.m |
|
Staatilise aksiaalse koormuse reiting |
338 kN |
Staatilise radiaalkoormuse reiting |
135 kN |
|
Mehaaniline efektiivsus |
40% |
Iselukustuv |
Usaldusväärne staatiline iselukustuv |
|
Täpsus |
Väiksem või võrdne 0,2 kraadi |
IP klass |
IP65 |

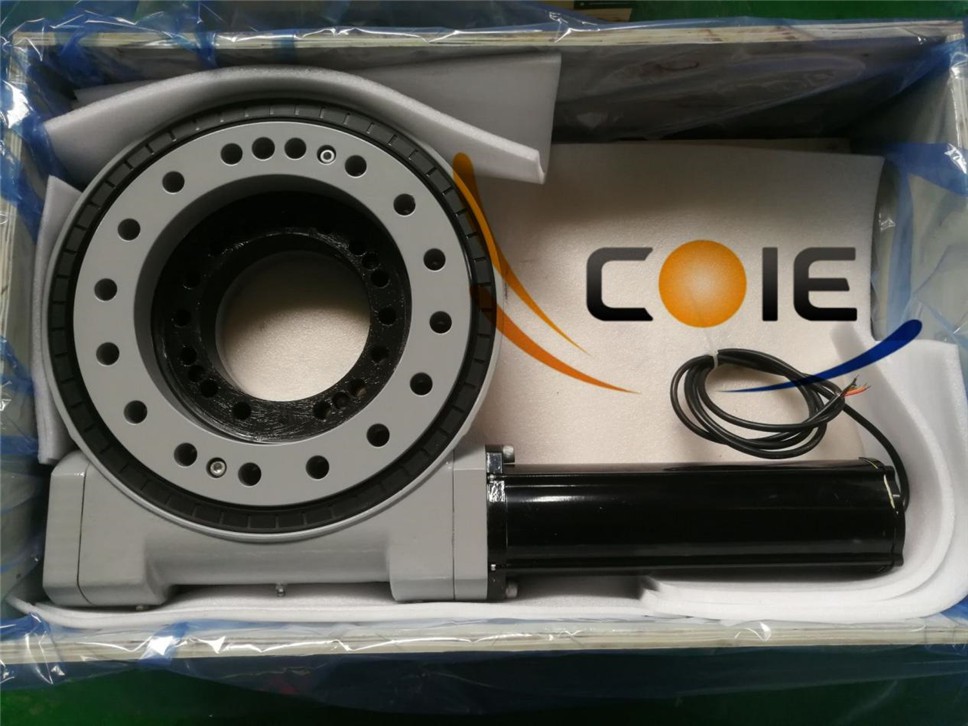

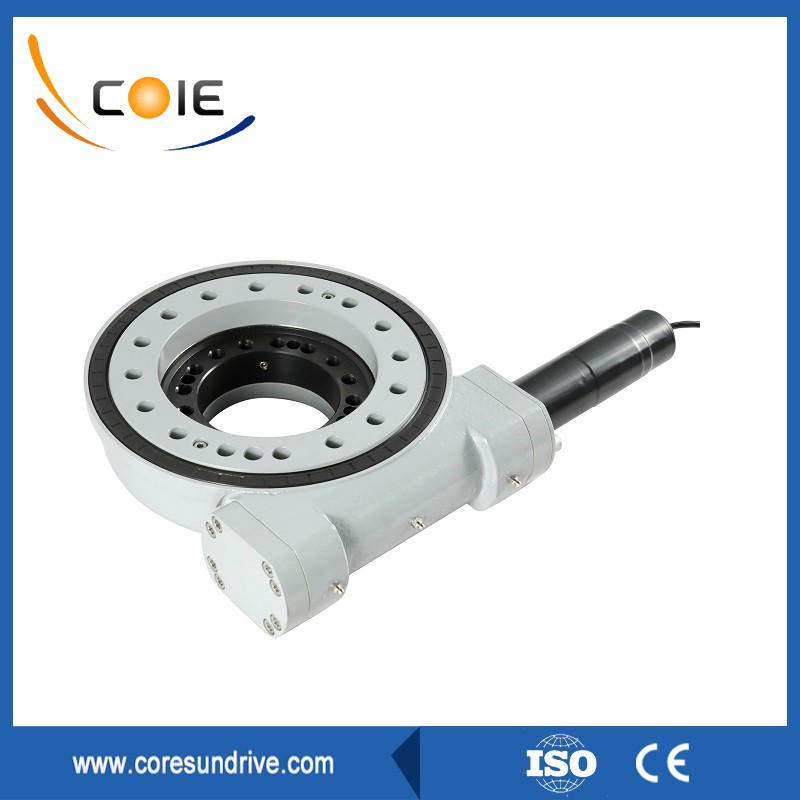

SC9 päikesejälgija pöörlev pöördplaat
Coresun Drive SC seeria tooteid töödeldakse topelthuulte pöörleva raamistiku õlitihendiga. Määre muutub töötamisel stabiilseks vedelkileks, mis mitte ainult ei vähenda korrosioonikiirust ja võlli hõõrdumist tööprotsessis, vaid tõstab ka kaitseklassi IP65-ni. SC-l on iseekstsentriline funktsioon ja suurem jälgimistäpsus.
SC-seeria kasutab tugevamat ussi- ja laagrisüsteemi, mis suudab samaaegselt taluda aksiaalset ja radiaalset koormust ning tagada ussi ja käigu stabiilse ülekande.
SC-pöördajam on töödeldud spetsiaalse elektroforeesi ja värvimise pinnatöötlusprotsessiga. Universaalne rooste- ja korrosioonitõrje tagavad, et SC on hea lahendus rangetele töötingimustele.
