Pöördajam koosneb pöörlevast seadmest, käigukastist ja elektrimootorist või ühest seadmest, mis koosneb pöörlevast seadmest ja reduktorist. Seda juhib teatud kiirusele seatud mootor. Pöördajami liikumine on seatud horisontaalsele või vertikaalsele tasapinnale (või kaheteljelise jälgija puhul, mis liigub samaaegselt mõlemal tasapinnal), nii et päikesepaneel on alati päikese poole. Vastavalt päikese erinevatele asenditele päevasel ajal reguleerivad päikesejälgija ja pöördjuht täpselt fotogalvaanilise paneeli nurka ja kallet päikese suhtes, maksimeerides seeläbi paneeli tekitatud elektrienergiat.
Päikesejälgija pöörlev ajam on komplekslahendus, mis võimaldab seadmel lahendada pöörlemise, liikumise ja jõuülekande probleeme.
Pöördajami suletud konstruktsioon tagab pöördmehhanismi pöördlaagritele head sisemised töötingimused. Tavaliselt kasutatakse ehituses materjale ja tihendeid, et saavutada IP65 kaitsetase. Kõrge kaitsetase tagab ka toote pikema eluea.
Pöördajam on konstrueeritud iselukustuva{0}}pöörleva seadmega, et vältida asjatut lööki fotogalvaanilistele päikesepaneelidele rasketes ilmastikutingimustes, nagu orkaanid ja vihmasajud.
Tootmise kirjeldus
|
Mudel |
SC9 |
Kaubamärk |
Coresuni draiv |
|
Käiguarv |
61:1 |
Väljundpöördemoment (maks.) |
12,2 kN.m |
|
Kallutamise hetk (max.) |
33,9 kN.m |
Pöördemoment hoidmine |
38,7 kN.m |
|
Staatilise aksiaalse koormuse reiting |
338 kN |
Staatilise radiaalkoormuse reiting |
135 kN |
|
Mehaaniline efektiivsus |
40% |
Iselukustuv- |
Usaldusväärne staatiline iselukustuv- |
|
Täpsus |
Vähem kui 0,2 kraadi või sellega võrdne |
IP klass |
IP65 |
Pöördajami omadused
Võttes põhikomponendina kasutusele pöördlaagri, suudab pöördajam taluda samaaegselt telgjõudu, radiaalset jõudu ja kallutusmomenti. Pöördajamit kasutatakse laialdaselt moodulhaagistel, igat tüüpi kraanadel, tööplatvormidel, päikeseenergia jälgimissüsteemides ja tuuleenergiasüsteemides.
Elektrilisi ja planetaarkäigukaste saab kujundada vastavalt kliendi nõudmistele. Pöördajam on eeliseks ruumi kokkuhoid rajatistes, maksimaalne kandevõime kompaktses disainis, pikk kasutusiga ja väiksemad hoolduskulud.
Sõnastik
1) Kallutamismomendi pöördemoment: pöördemoment on koormus, mis on korrutatud koormuse asendi ja pöördlaagri keskpunkti vahelise kaugusega. Kui koormuse ja vahemaa tekitatud pöördemoment on suurem kui kaldemomendi nimimoment, läheb pöördeajam ümber.
2) Radiaalkoormus: koormus vertikaalselt pöördlaagri telje suhtes
3) Aksiaalne koormus: koormus paralleelselt pöördlaagri teljega
4) Hoidemoment: see on vastupidine pöördemoment. Kui ajam pöörleb tagurpidi ja osad ei ole kahjustatud,
5) Maksimaalset saavutatud pöördemomenti nimetatakse hoidmismomendiks.
6) Iselukustuv-: ainult laadituna ei saa pöördajam tagurpidi pöörata ja seda nimetatakse iselukustuks.
--Klient saab valida mootori vastavalt meie juba kavandatud pöördajami ühendamise mõõtmetele.
-- Saame kujundada ühendusstruktuuri vastavalt kliendi mootoriühenduse mõõtmetele.

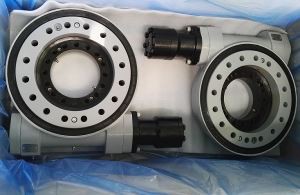

-- Saame aidata varustada terveid osi hüdraulilise mootori, alalisvoolumootori, vahelduvvoolumootori, samm- või servomootoriga.
