Coresun Drive 3-tolline pöördega veoratta käik
Antennitaldriku pöördajam pöördülekanne ühe teljega pöördajamiga tiguülekanne käigukast päikesejälgimissüsteemile koos päikesejälgija kontrolleriga, kõrge tiitrimismomendi pöördemoment ja hoidmismoment.
SVH3 tootmise kirjeldus:
|
Mudel |
SVH3 |
Bränd |
Coresuni draiv |
|
Tüüp |
Kahe telg |
Käiguarv |
62:1 |
|
Väljundkiirus |
0.048 p/min |
Väljundmoment |
716N.m |
|
Kallutamise hetk (max.) |
1,1 kN.m |
Hoides pöördemoment |
2,2 kN.m |
|
Staatilise aksiaalse koormuse reiting |
30 kN |
Staatilise radiaalkoormuse reiting |
15 kN |
|
Mehaaniline efektiivsus |
30% |
Iselukustuv |
Usaldusväärne staatiline iselukustuv |
|
Täpsus |
Väiksem või võrdne 0,2 kraadi |
IP klass |
IP65 |
SVH3-62 jõudlusparameetrid
Pöördemoment =2Kn.m
Väljundmoment =658Nm
Väljundkiirus =1rpm
Kaldemomendi pöördemoment =1100Nm

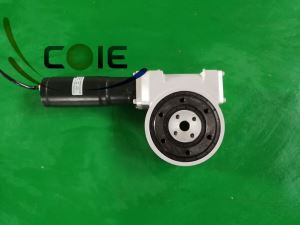

Soovi korral on võimalik paigaldada 12V, 24 alalisvoolumootor või 220V, 380VAC mootor või hüdromootor
Coresuni ajamiga pöörleva ajamiga plaadimängija rakendus
Kasutades mitmehambalise kontaktiga liivakella ussikonstruktsiooni disaini, on Corewsun Drive'i pöördajamil hea löögikindlus, mis sobib väikese koormuse, väikese kiiruse ja täpse pealekandmise jaoks. Suletud disain muudab SVH ja SC suletud pöördajami vastupidavaks tuule, vihma ja muude karmide keskkondade kahjustuste suhtes, muutes SE pöörderõnga ajami ideaalseks lahenduseks, et sobitada kahe objekti suhtelist pöörlemist. Seda on kasutatud ka paljudes rakendustes nii sise- kui ka välistingimustes. Coresun Drive SVH3 pöörderõnga ajami peamised rakendused on järgmised:
● Päikeseenergia jälgimissüsteem
● Pöörlev platvorm
● Väike tuuleenergia süsteem
● Satelliit
