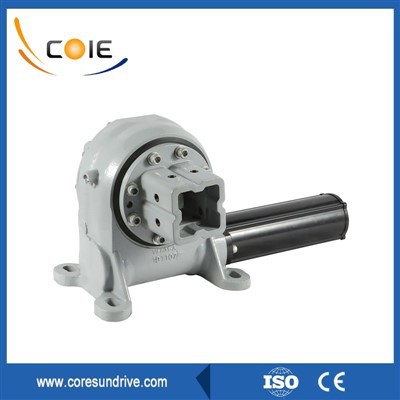

Coresun Drive üheteljeline SC14 koos 24 V alalisvoolu mootoriga PV, CPV paigaldusega päikesejälgija rakenduse jaoks
|
Mudel |
SC14 |
Päritolukoht |
Changzhou, Hiina |
|
Bränd |
Coresuni draiv |
Tüüp |
Üks telg |
|
IP klass |
IP65 |
Väljundmoment |
3,4 kN.m |
|
Kallutamismomendi pöördemoment |
67,8 kN.m |
Hoides pöördemoment |
48 kN.m |
|
Värv |
Hall |
Nimivool |
Väiksem või võrdne 4,5A |
|
Käiguarv |
85:1 |
Tõhusus |
40% |
Pöördajami omadused
Võttes põhikomponendina kasutusele pöördlaagri, suudab pöördajam taluda samaaegselt telgjõudu, radiaalset jõudu ja kallutusmomenti. Pöördajamit kasutatakse laialdaselt moodulhaagistel, igat tüüpi kraanadel, tööplatvormidel, päikeseenergia jälgimissüsteemides ja tuuleenergiasüsteemides.
Elektrilisi ja planetaarkäigukaste saab kujundada vastavalt kliendi nõudmistele. Pöördajam on eeliseks ruumi kokkuhoid rajatistes, maksimaalne kandevõime kompaktses disainis, pikk eluiga ja väiksemad hoolduskulud.
Sõnastik
1) Kallutamismomendi pöördemoment: pöördemoment on koormus, mis on korrutatud koormuse asendi ja pöördlaagri keskpunkti vahelise kaugusega. Kui koormuse ja vahemaa tekitatud pöördemoment on suurem kui kaldemomendi nimimoment, läheb pöördeajam ümber.
2) Radiaalkoormus: koormus vertikaalselt pöördlaagri telje suhtes
3) Aksiaalne koormus: koormus paralleelselt pöördlaagri teljega
4) Hoidemoment: see on vastupidine pöördemoment. Kui ajam pöörleb tagurpidi ja osad ei ole kahjustatud,
5) Maksimaalset saavutatud pöördemomenti nimetatakse hoidmismomendiks.
6) Iselukustuv: ainult koormatuna ei saa pöördajam tagurpidi pöörata ja seetõttu nimetatakse seda iselukustuvaks.
--Klient saab valida mootori vastavalt meie juba kavandatud pöördajami ühendusmõõtmetele.
--Saame kujundada ühendusstruktuuri vastavalt kliendi mootoriühenduse mõõtmetele.
--Saame aidata varustada terveid osi hüdromootori, alalisvoolumootori, vahelduvvoolumootori, samm- või servomootoriga.
Täpne juhtimine: täiustatud juhtimissüsteem võimaldab SE-seeria pöördajamil saavutada täpset pöörlemisjuhtimist. See on oluline rakenduste jaoks, mis nõuavad kõrget automatiseerimist ja keerulisi liikumistrajektoore.
SC14 üheteljeline pöördajam päikesejälgija jaoks
40-50tk päikesepaneelide jälgimise disaini jaoks
1000-2000 kg koorma kaalu jaoks
SC14 pöördajam on hea lahendus 45-55㎡ päikesepaneelide üheteljelise päikesejälgija disaini jaoks
Coresun Drive SC14 tiguvõlli ja pöördlaagrite töötlemine
